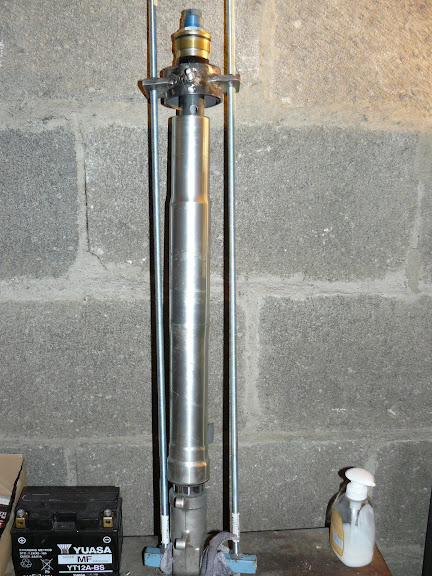

Le démontage du tube nécessite de compresser le ressort. Pour éviter que tout me saute à la tronche, j'ai fabriqué un outil bien pratique. Cela permet en plus de comprimer le ressort sans se fatiguer.
Des photos valent mieux qu'un long discours.
Une fois le ressort comprimé, on accède au contre-écrou du bouchon. Un petit coup de clé de 17 pour débloquer et on sort le bouchon à la main.
On peut à présent retirer l'outil de compression et on dépose l'entretoise, le ressort et le petit tube qui se trouve au centre de l'axe plongeur.
Ensuite, il reste à vidanger en actionnant plusieurs fois l'axe de la cartouche pour expulser l'huile au maximum. C'est le moment de se faire une pause et de boire un coup.
Maintenant il faut sortir le vieux joint spy. Pour cela, on place le pied de fourche dans l'étau (mords doux) et on retire le cache poussière et le circlip qui maintient le joint. A partir de ce moment, on sort les gros bras et on tire d'un coup sec sur le fourreau. Le joint, la rondelle d'appui et les bagues de guidage restent sur le tube.
On peut à présent tout retirer et nettoyer les pièces, avant de replacer le tout suivant cet ordre:
- cache-poussière
- circlip
- joint spy
- rondelle d'appui
- bague de guidage
Pour éviter d'abimer la lèvre du joint, il est conseillé de recouvrir l'extrémité du tube avec un scotch. Mettre un peu d'huile dessus ne fait pas de mal.
Une fois tout en place, on peut venir replacer le fourreau. Penser à graisser l'extérieur du joint spy, cela facilite la pose.
Là encore on va avoir besoin d'un outil "maison". Un tube de PVC (50mm ici) va servir de guide pour le montage du joint. Avant de sortir le marteau, protéger le tube avec un chiffon. Pour la suite, il suffit de taper jusqu'à ce que la gorge du circlip soit visible.
Il ne reste plus qu'à placer le circlip et le cache-poussière et c'est fini pour l'assemblage tube/fourreau.
Sur la photo on voit que j'ai accroché l'axe de la cartouche avec une ficelle, c'est plus simple pour récupérer celui-ci lorsque qu'il est au fond du tube.
Vient le moment de remplir le tube d'huile (SAE 10W). Se référer à la documentation de la moto pour connaître le volume nécessaire et le niveau par rapport au bord du tube (ici, 473mL et 103mm du bord). Lors du remplissage, il faut pomper la cartouche plusieurs fois pour s'assurer que l'air présent soit expulsé (d'où la ficelle).
Après quoi on replace le ressort, l'entretoise, le tube interne et le bouchon (en bloquant le contre-écrou).
Le tube est prêt à être remonté sur la moto. Les réglages d'hydraulique seront à reprendre par la suite.
Il reste à faire de même avec le deuxième tube.
